聚合氯化铝最新工艺以及使用方法

时间：2020-04-17 08:49

聚合氯化铝最新工艺以及使用方法

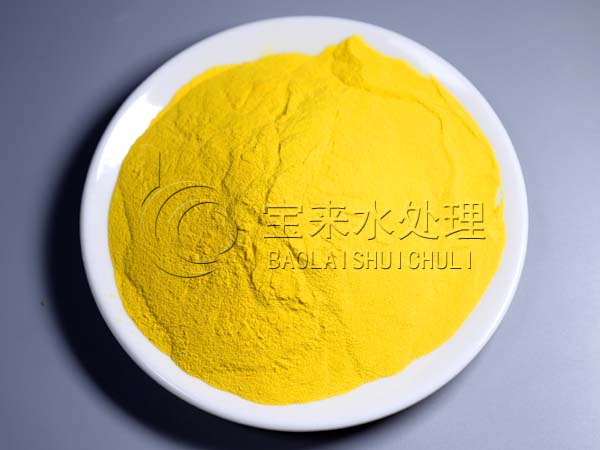

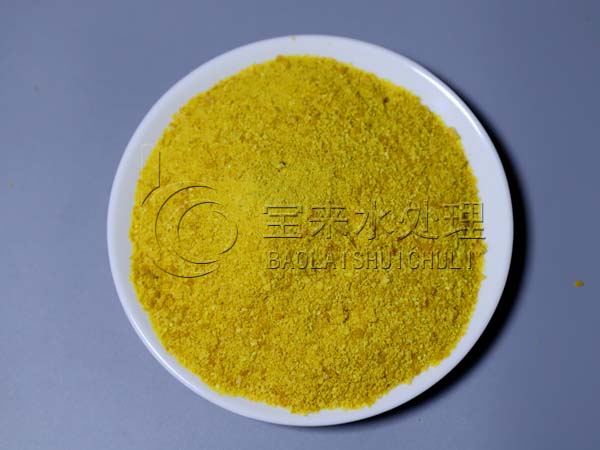

       聚氯化铝是一种水溶性无机高分子聚合物，颜色呈黄色或淡黄色、深褐色、深灰色树脂状固体。该产品有较强的架桥吸附性能，在水解过程中，伴随发生凝聚，吸附和沉淀等物理化学过程。
       聚合氯化铝与传统无机混凝剂的根本区别在于传统无机混凝剂为低分子结晶盐，而聚合氯化铝的结构由形态多变的多元羧基络合物组成，絮凝沉淀速度快，适用PH值范围宽，对管道设备无腐蚀性，净水效果明显，能有效支除水中色质SS、COD、BOD及砷、汞等重金属离子，该产品广泛用于饮用水、工业用水和污水处理领域。国家最新执行标准GB15892-2009. 多样性的聚合氯化铝 聚合氯化铝的生产工艺多种多样，不同工艺所生产的聚合氯化铝颜色不一样，其净水效果也不一样。其中，制作聚合氯化铝的几个细节也很重要，如果不注意，也会大大影响聚合氯化铝的质量。 聚合氯化铝的合成方法有很多种,按照原材料的不同，可分为氯化钙、金属铝法、活性氢氧化铝法、三氧化二铝法、氯化铝法等。 钙粉为原材料的聚合氯化铝生产工艺
       以工业盐酸，氯化钙和石灰为原料，一步合成聚合氯化铝。将配置好的硫酸铝溶液(1.6~2.0mol/L)加入反应器中加热近沸，搅拌，将氯化钙溶液(6.8mol/L)以一定加料速度加入反应器。此时溶液呈黄色悬浊液。停止加热，搅拌下冷却至45~60℃，并维持此温度，再将石灰乳(3.6mol/L)以一定加料速度加入反应器。此时悬浊液呈浅红棕色(由于杂质铁水解引起)。将上悬浊液倒入压滤器进行压滤，滤液进入熟化池进行熟化，虑饼进入槽。滤液在熟化池中不断得到搅拌,温度控制在45~65℃，时间3~5h.。经熟化后的溶液即为粘稠的液体聚铝，Ph3~4，Al2O3 6%~8%.将此液体置于干燥器中，脱水干燥，干燥后的固体为浅黄色晶体颗粒，经研磨后装袋即为成品。
金属铝法合成聚合氯化铝生产工艺　 　
       金属铝法:采用金属铝法合成聚合氯化铝的原料主要为铝加工的下脚料，如铝屑、铝灰和铝渣等。在工艺上可分为酸法、碱法、中和法3种。酸法主要是用HCL,产品质量不易控制.碱法生产工艺难度较高，设备投资较大且用碱量大，pH控制费原料 成本较高.用的最多的是中和法,只要控制好配比,一般都能达到国家标准.
氢氧化铝粉合成聚合氯化铝生产工艺　　
       氢氧化铝法:氢氧化铝粉纯度比较高，合成的聚合氯化铝重金属等有毒物质含量低，一般采用加热加压酸溶的生产工艺。这种工艺比较简单，但生产的聚合氯化铝的盐基度较低，因此一般采用氢氧化铝加温加压酸溶再加上铝酸钙矿粉中和两道工序. 三氧化二铝合成聚合氯化铝生产工艺　　
       三氧化铝法:含三氧化二铝的原料主要有三水铝石、铝钒土、高岭土、煤矸石等。该生产工艺可分为两步：第一步是得到结晶氯化铝，第二步是通过热解法或中和法得到聚合氯化铝
氯化铝合成聚合氯化铝生产工艺　　
       氯化铝法:采用氯化铝粉为原料,加工聚合氯化铝.这种方法应用最为普遍,主要有中和法、电化学法和热分解法三种.
